 生体計測システム
生理心理計測分野の製品やシステム開発は熱流体計測、高速クローズドループ制御と共に弊社の最も得意な分野の
ひとつです。
特に弊社製品は生理計測、心理計測、行動計測、タスクパフォーマンス計測用のシステムとしてストレス、疲労、認知、
虚偽検出、視認性、快適性、注意、記憶、マルチメディア、スポーツ工学、音響心理、音楽心理、騒音評価などの心理
評価・基礎医学研究者の方々にご利用いただいております。
具体的には以下のような生理心理分析の心理指標や基礎医学研究などにご利用可能です。
■脳波関連分野
脳波（EEG）を基にしたα波、β波、θ波、δ波等の脳波帯域解析や中心周波数解析、周波数揺らぎ解析。
事象関連電位（誘発電位ともいう：ERP）を用いたN100、後期陽性成分（P300）、N400およびそれらの潜時解析。
眼球停留関連電位（EFRP）によるラムダ反応ならびにP300、N400などの解析。
視覚誘発電位（VEP）、ミスマッチ陰性電位（MMN）、処理陰性電位（Nd）、随伴陰性変動（CNV）、運動関連電位
（運動関連脳電位ともいう：MRCP）、聴性誘発電位（AEP）、聴性脳幹反応（ABR）、聴性中潜時反応（MLR）、
頭頂部緩反応 （SVR）、体性感覚誘発電位（SEP）、中枢伝導時間（CCT）、刺激欠落電位（MSN）などの研究。
本文やに関する製品は充実しており、生体アンプ、計測ソフトはもとより視覚刺激、聴覚刺激機器のほか、事象関連
電位や眼球停留関連電位を基に電流双極子推定（ダイポール解析）を行うためのツール（頭部形状取得のための
３次元デジタイザー、ダイポール解析ソフトBESAへのデータコンバータ）も用意されています。
また、対応ソフトは反応時間計測などにもご利用可能です。
■心電図、心拍研究関連分野
心電図（ECG）、心拍（HR）、心拍変動（HRV）、RR感覚（RRI）、心拍揺らぎ成分分析、呼吸性不整脈（RSA）、
血圧性変動（MWSA） 、加速度脈波などを用いた生理心理研究にご利用可能です。
■筋電図研究関連分野
筋電図（EMG）を用いた作業負荷、疲労分析、スポーツ工学などの運動関連分野の研究にご利用可能です。
■瞬目、眼球運動関連分野
視点追跡関連機器、眼球運動（EOG）計測、瞬目活動分析による行動分析や心理分析。
特に他の生体情報と同時に分析することにより、マルチメディア分野の研究、商品ディスプレイ評価、安全性能評価
など応用範囲が大幅に拡大します。
■その他の生体信号に関する研究関連分野
皮膚電気活動、呼吸、皮膚温（体温）を心理尺度とする各種分析や基礎医学応用
|
|

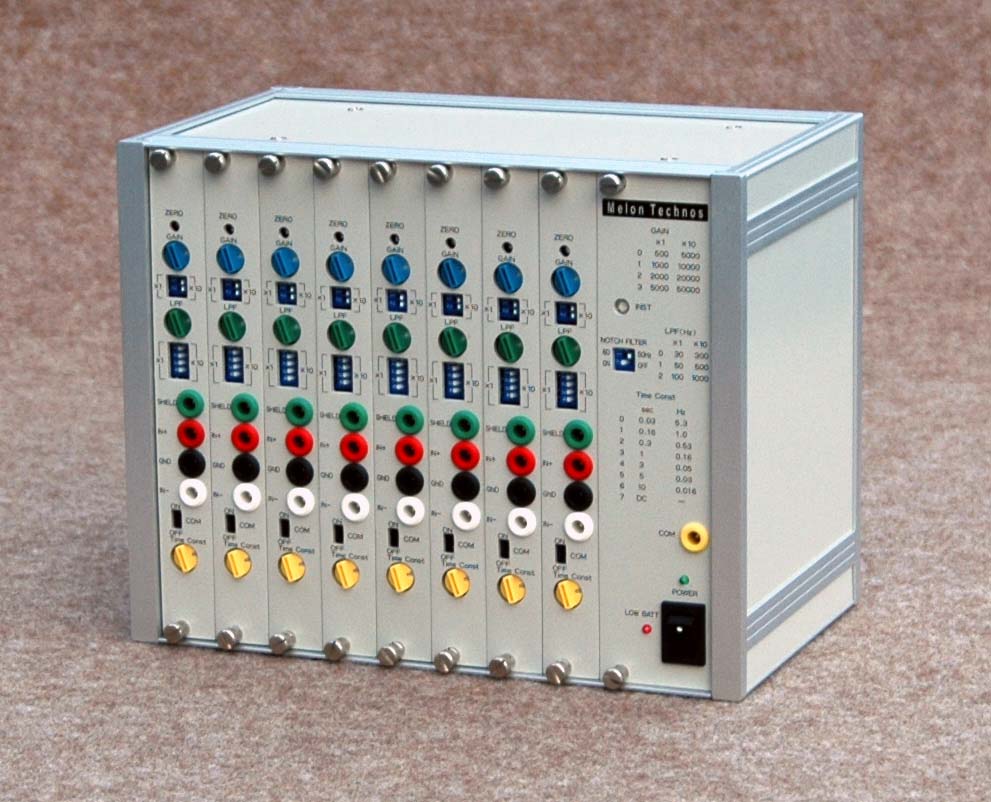

脳波アンプ、筋電アンプ、心電アンプ、眼球運動(EOG)用アンプ、動物実験用アンプ等としてご利用
可能な研究用生体
アンプです。
1～8chの構成が可能で、バッテリー駆動で低価格な
小型生体アンプです。
入力インピーダンスは100MΩです。また増幅率、
ローパスフィルターのカットオフ周波数や時定数は
広い範囲で設定でき、各種生体信号レベルを同一
アンプでカバーすることができます。
また、オプションの専用外部電源(アイソレーション、
漏れ電流に十分配慮した電源アダプタ)でのご利用も
可能です。
|
|
|
|
|
|

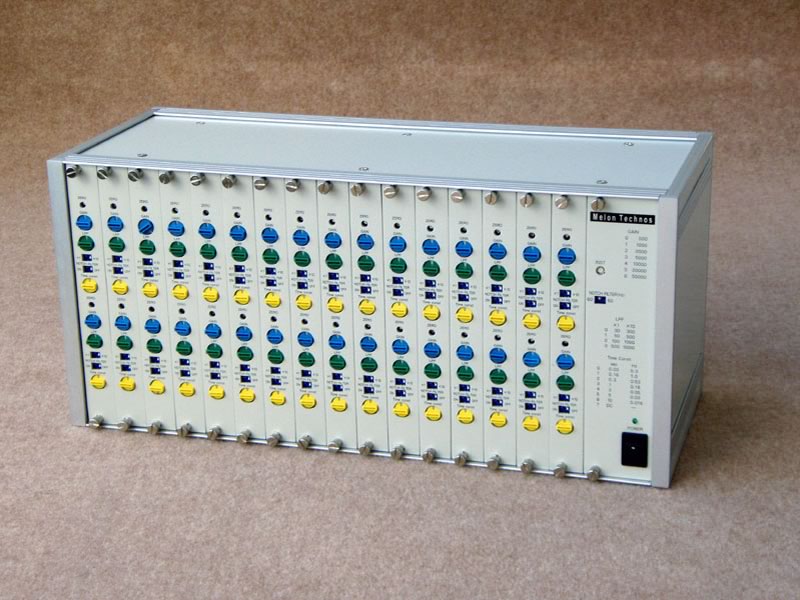

脳波アンプ、筋電アンプ、心電アンプ、眼球運動
(EOG)用アンプ、動物実験用アンプ等としてご利用
可能な2～32chの構成が可能な実験室向け生体アンプ
です。
増幅率500倍～100000倍の範囲をカバーしています。

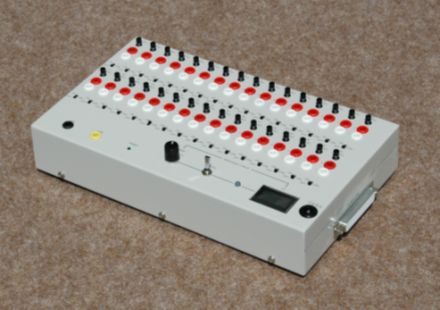

入力インピーダンス100MΩのヘッドアンプとインピーダンスチェッカーを内蔵した電極箱ならびに増幅率、
ローパスフィルター周波数、時定数を広い範囲で
選択可能な本体部の2つの部分からなるセパレート
タイプの生体アンプです。
また、DC電源での利用、オプションのアクティブ電極の装着も可能など、広い範囲でご利用可能です。
|
|
|
|
|
|

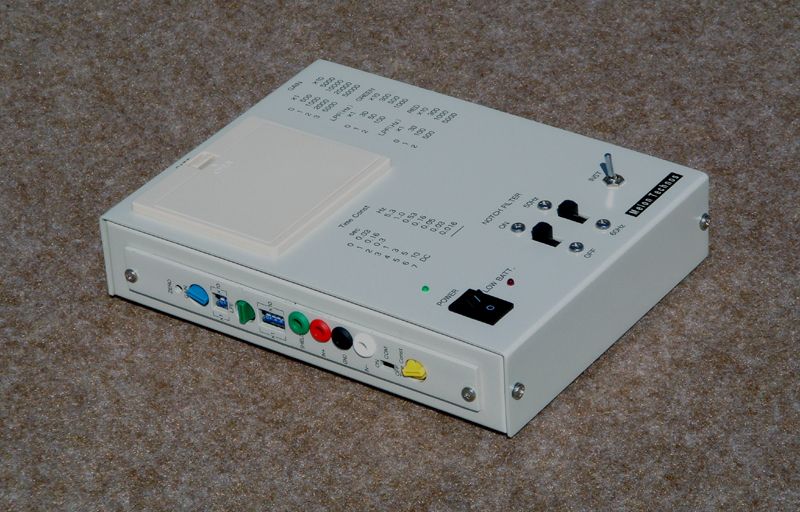

脳波、筋電、心電、眼球運動(EOG)等の生体アンプ、
動物実験用アンプとしてご利用可能な研究用アンプ
です。
1chの小型生体アンプで単三乾電池４本で操作可能
です。
チャンネル以外の性能は8chアンプとまったく同一
です。
そのため入力インピーダンスも100MΩ、増幅率、ローパスフィルターのカットオフ周波数や時定数も広い範囲で設定でき、各種生体信号レベルを同一アンプでカバーしています。
本アンプに使用しているモジュールは8chアンプと同一品のため、将来8chアンプに移行したい場合にご利用いただくことも可能です。
|
|
|
|

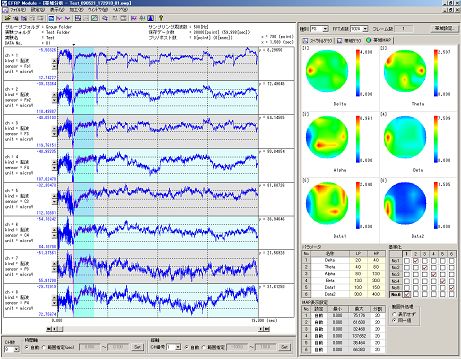

| □ 生理心理分析支援ツール Real-Time EFRP Ⅱ |
|
|

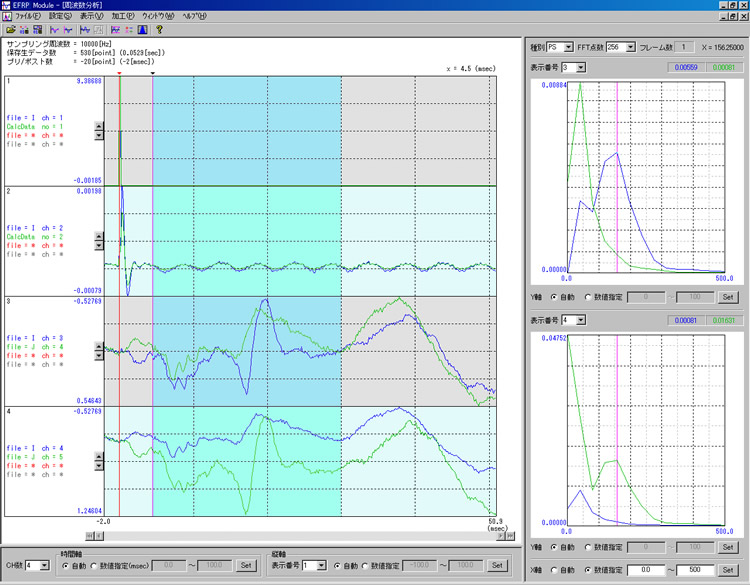

視覚情報に起因する生理心理状態の時間的評価に
有望な、眼球停留関連電位(EFRP)の解析が可能な上に脳波、心電、筋電、環境情報等の幅広い分析機能を
搭載し、操作性の大幅な向上と取り扱いの容易な
データ構造を採用した、弊社生理心理分析支援ツールの集大成です。
|
|
|
|
|
|

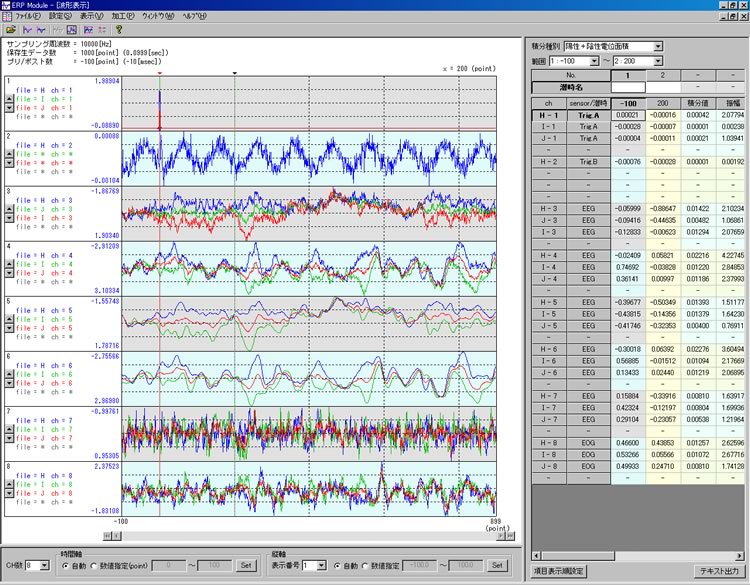

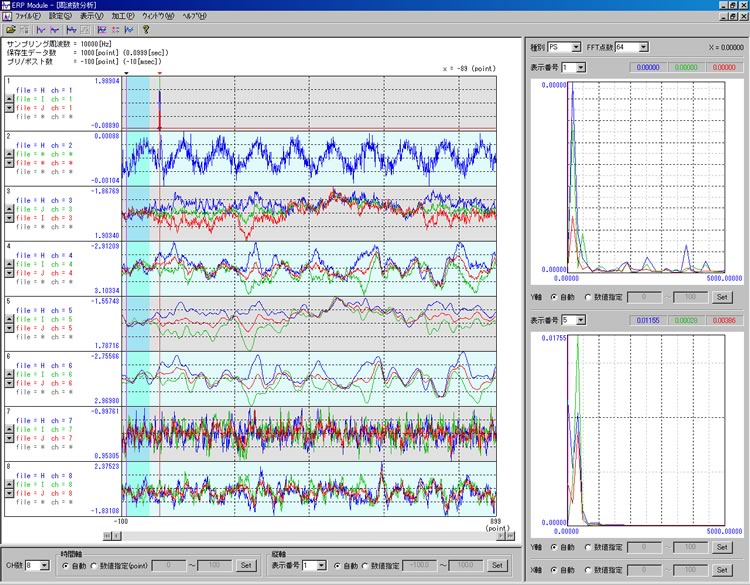

32ch 10KHz/chのデータレコーダー機能とリアルタイム
同期加算機能を同時に実現した高性能事象関連電位
計測モジュールです。
波形間演算機能や再解析機能、フィルター機能等が
充実しています。
|
|
|
|

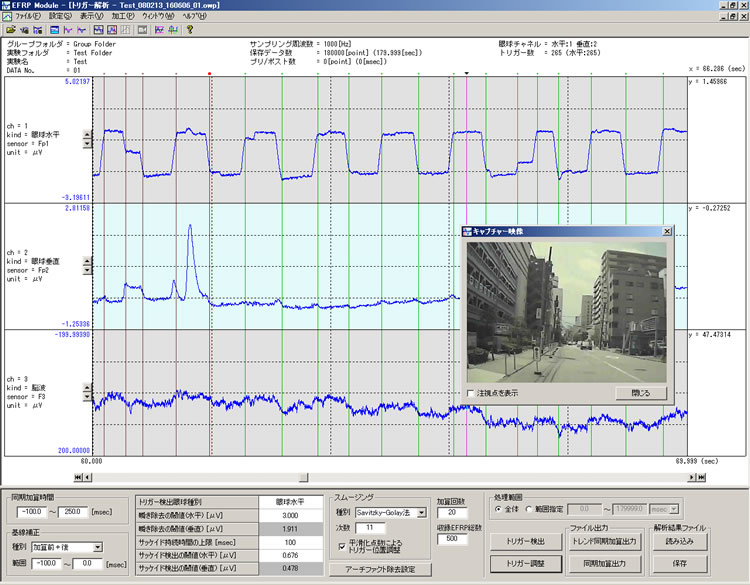

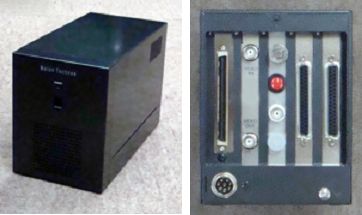

| □ Real-Time EFRP Ⅱ用画像同期収録ユニット |
|
|
Real-Time EFRP Ⅱと指定のADコンバータを組み合わ
せることで、どなたでも容易に画像と生体信号の同期
データ収録が可能です。
ADサンプリング位置と画像データ位置が完全に一致
したデータが収録できます。
更に別売の注視点同期オプションを追加すると、画像上に注視点の表示も可能になります。
|
|
|
|
| □ Real-Time EFRP Ⅱ注視点同期セット |
|
|
Reai-Time EFRP Ⅱならびに画像同期収録ユニットと
本セットを組み合わせることで、生体信号と同期した
シーン画像上に注視点を同期表示することができます。
これによりシーン毎の注視点別データ分析等が可能と
なります。
|
|
|
|
|
|

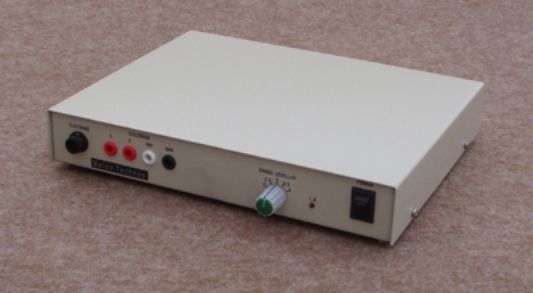

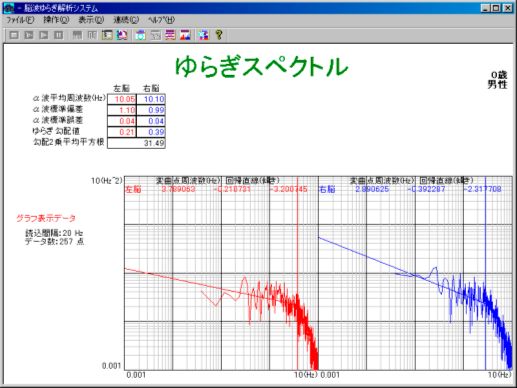

本システムは2chの脳波のα波を収録し、周波数ゆらぎ
スペクトルをリアルタイムに解析するシステムです。
本装置本体には2chのADコンバータと脳波アンプが内蔵
されており、ご用意いただいたパソコンとUSBインター
フェースにて容易に接続できます。
専用のリアルタイム収録、解析ソフトウェアも標準添付されています。
弊社アクティブ電極のコネクタが標準搭載されています。
|
|
|
|
|
|
|

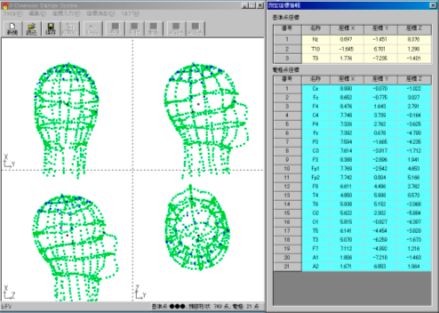

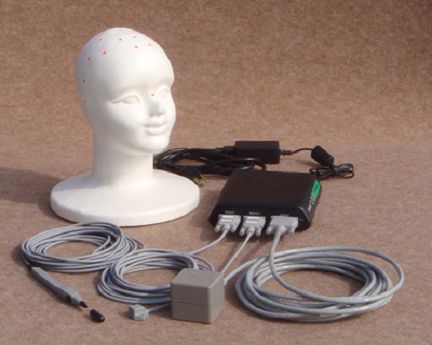

本システムは磁気タイプの３次元デジタイジングシステムです。
ダイポール推定などの頭部形状や脳波電極の取得用等に
ご利用可能です。
取得データはテキスト形式にてファイル出力可能です。
磁気タイプデジタイザーと専用ソフトウェアにより構成されるシステムです。
|
|
|
|

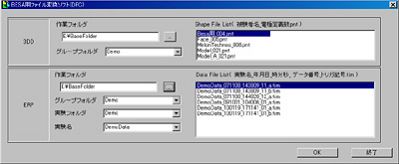

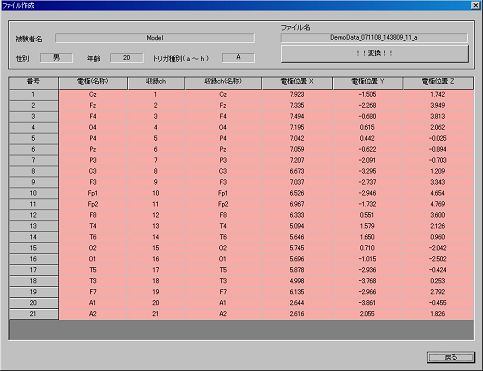

| □ EFRP-ERPデータ → ダイポール解析ソフト(BESA)用データコンバータ |
|
|
|
EFRP/3D座標 → BESAデータ変換ソフト
弊社EFRP-ERPソフトウェアの計測データと３次元デジタイザで計測された頭部形状と電極データをBESAソフトウェアの入力データにすることが可能なオプションです。
|
|
|
|
|
|

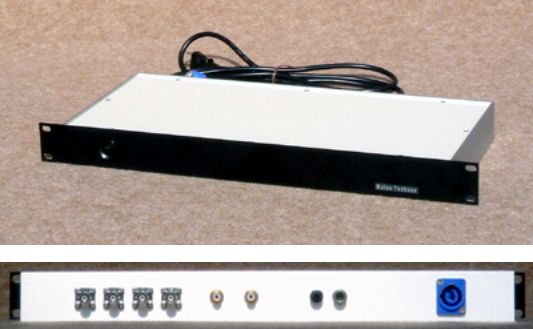

入力4ch、出力2chで刺激信号と暗騒音をミキシング
可能な音刺激用電子ボリュームです。
刺激信号の分解能を極力低下させないように、刺激
信号のレベルをコントロールします。
レコーディング用の高性能素子を使用したコンピュータ制御の刺激信号用電子ボリュームです。
別売のノイズ発生ユニットと組み合わせることで、
特性を指定したノイズを暗騒音として、音刺激を行う
ことも可能です。
|
|
|
|
|
|
|
３種類のアクティブ電極と、ワンタッチで取り外し
可能なコネクタを採用した32chアクティブ電極ベース
により構成されています。
しっかりしたコネクタで確実にセットできます。
取り外しも簡単です。
|
|
|
|
|
|

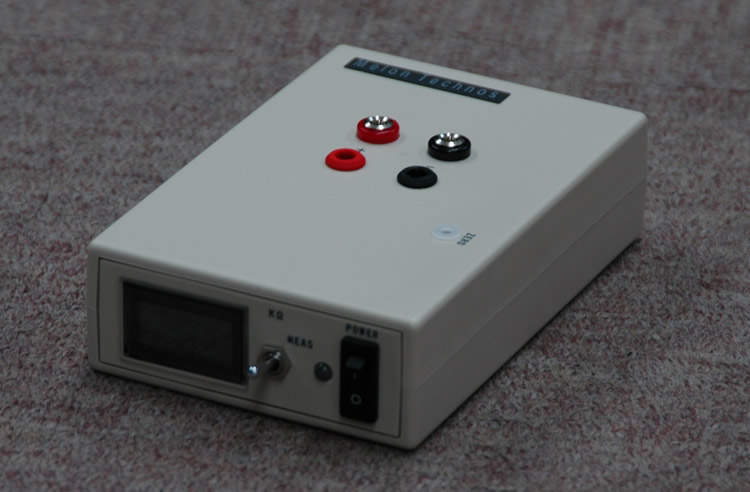

本装置は小型で低価格の生体電極用のインピーダンス
計測装置です。
各種生体信号の電極装着時のインピーダンス計測に
ご利用可能です。
弊社の8ch小型生体アンプモジュールの他、他社製標準
DIN端子付生体アンプ等にもご利用いただけます。
|
|
|
|
|
|
|

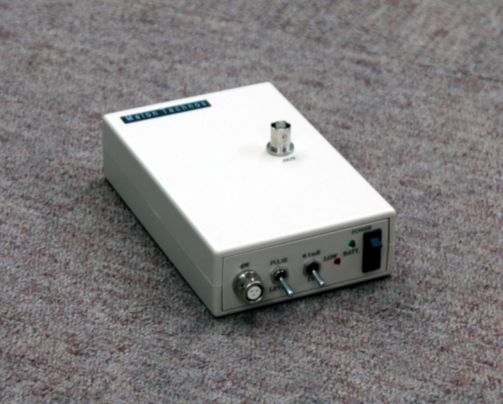

小型で低価格な波形整形機能付押しボタン装置です。
押しボタンON/OFF情報をアナログ出力します。
事象関連電位計測や、その他心理生理実験等にご利用
可能です。
BNC入力端子を備えた各データ収集機器に接続可能です。

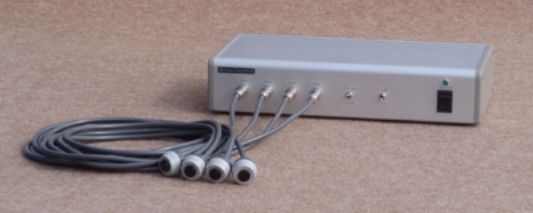

小型の1chタイプと、4chタイプの２種類が用意されています。
|
|
|
|
|
|
|
音刺激システムと画像刺激システムの２つのモジュールにより構成されます。
トリガー信号と実際の刺激誤差が最小になるように
配慮されています。
特に音刺激信号とトリガー信号の設定時間誤差は100μ秒以下です。
また別売のオプションを追加することで、刺激音と
暗騒音を組み合わせたような音刺激も可能です。
|
|
|
|
| □ BIOPAC System製 MP System用信号分離BOX |
|
|
BIOPAC System製の計測モジュールへの電源供給と
アナログ信号出力可能な信号分離BOXです。
下記モジュールとの組み合わせで、弊社計測システム
Real-Time EFRPⅡソフトウェア等に各種生体信号データを取り込むことが可能です。
最大８系統の信号が出力できます。
皮膚電気反応アンプ (GSR100C)
脈拍測定用アンプ (PPG100C)
肺呼吸用アンプ (RSP100C)
皮膚温度用アンプ (SKT100C)
|
|
|
|
|
