計測・制御システム
実験用としてご利用可能なWindowsベースのシステムです。
カートリッジ式計測制御ハードウエアと、Windows 10 64bit対応 メロンテクノス製専用収録ライブラリで構成されたデータ収録システムです
■ NI製 ADコンバータと、 メロンテクノス製データ収録ライブラリにより、ハードウエア性能を最大限に活用（利用者の計測、制御シーケンスのカスタマイズ負担を大幅に軽減）
■ 動的計測に必要なサンプリング周波数を確保しつつ4ch～1344chまでの構成が可能です
■ 多チャンネル専用ライブラリによる効率的制御により、PCリソースの節約と高性能収録を同時に実現
■カートリッジ式ADコンバータモジュール採用で、優れたメインテナンス性、拡張性、融通性
■風洞関連計測システムにご利用の場合、多チャンネル対応の各種アプリケーションソフトが用意されています
また、ソフトにインクルードされた専用ライブラリーを使って ユーザーのC、BASIC、Fortran言語から個別の機能を簡単に呼び出しできる他、コマンドプロシジャ計測、制御機能も用意されています
■多チャンネル専用ライブラリ機能を Lab VIEW , MATLAB から呼び出し可能なオプションも用意されています
■生体関連計測システムとしてご利用の場合、アイソレーション電源オプション等をご用意

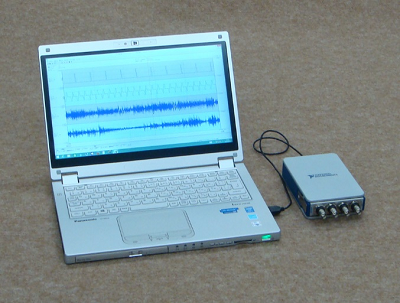

4ch完全同時収録構成例

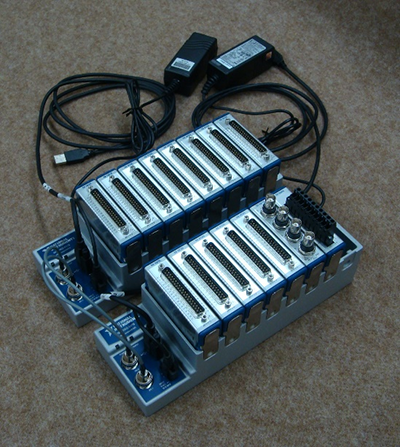

420ch ADコンバータ ＋ 4ch DAコンバータ
基本仕様（標準セット「デスクトップタイプ」仕様）
| オペレーティングシステム | Windows10 （64bit） |
| CPU | Intel Core i7 CPU |
| ディスク容量 | システム側 SSD 500GB データ側 SSD 500GB or HDD 2TB |
| 搭載メモリー | 8GB |
| 標準搭載ドライブ | ブルーレイディスクドライブ |
| ネットワーク | 100BASE-TX / 1000BASE-T |
| 筐体 | ご要望に応じたタイプを選定 |
| 電源 | AC100V 50/60Hz |
注）上記はデスクトップタイプ仕様です。ノートPCタイプでのご購入時は、Panasonic製となります。
AD コンバータオプション（USB接続）
■USB接続 多ch ADコンバータセット 32ch～1344ch
（1024ch時：2KHz/ch連続計測：メロンテクノス製ライブラリ使用時 ）
1slot 計測ベースセット AS-BU1STU （電源はUSBより供給、メロンテクノス製 計測ライブラリ付）
4slot 計測ベースセット AS-BU4STU （ACアダプタ、およびメロンテクノス製 計測ライブラリ付）
8slot 計測ベースセット AS-BU8STU （ACアダプタ、およびメロンテクノス製 計測ライブラリ付）
注）ETHERNET接続の構成もあります。また、896ch を超えるch数にも対応可能です。ご相談ください。
注）ADとライブラリのセットのみのご購入も可能です（既存PC、ご指定のPC等への接続対応も可能です）
■対応モジュール（カートリッジ式）
（多チャンネル計測ライブラリライセンス付）
①32ch ADコンバータセット AS-AD32MM
分解能 16bit
変換速度 250KHz
入力レンジ ±0.2V , ±1V , ±5V , ±10V
入力コネクタ D-sub 37pin オス
②4ch ADコンバータセット AS-AD4MM
分解能 16bit
変換速度 100KHz (4ch 同時)
入力レンジ ±10V
入力コネクタ BNC
③その他各種I/Oモジュールがあります。ご相談ください
■共通オプション
①32ch 高機能BNC-BOX （別売のラック組み込み用金具 [EIA 1U] あり） AS-BNC32
②多チャンネルモジュール式ローパスフィルタシリーズ
③共通接続ケーブル（アナログフィルター機器） C0050-Lxx ：xxはケーブル長 1,2,3,5,10,15(m)
④汎用データ収録ソフトウエア SENJAS-LTX シリーズ (64chまで、多チャンネルには別途推奨ソフトをご利用ください)
■アイソレーション電源オプション
①アイソレーション電源 1000VA MT-IA-1000
・入力 AC100V（±10%）
・出力 AC100V , 10A （他に1,3,5Aのタイプもあります）
・最大電圧変動率 7% ・最大電圧偏差 ±3% ・漏れ電流 約20μA
・重量 15Kg
