64ch ローパスフィルター

■振動、流体等の計測用アンチエリアシングフィルターとして最適
■16スロット筐体に4chフィルターモジュールを格納して最大64chまでの構成が可能
■カットオフ周波数は、8段階(10,20,50,100,200,500,1000Hz,スルー)設定
■カットオフ周波数の設定は、フロントパネルとUSBインターフェースから可能
■筐体はEIA規格(3U)で19インチラックに格納可能
■複数の筐体での多チャンネル化も可能
■2モジュール構成の特別仕様もご用意(周波数はフロントパネル設定のみ)

筐体

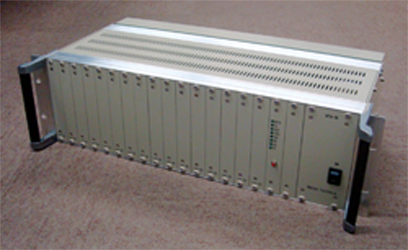

16スロット筐体仕様(標準仕様)
筐体サイズ EIAラック格納筐体 3U
筐体スロット数 16slot
入出力コネクタ ヒロセ電機 DX10A-68S
適合コネクタ ヒロセ電機 DX30A-68P / DX-68-CV1
設定方法 フロントパネルスイッチ
外部制御 USBインターフェース
設定チャンネル カットオフ周波数は全チャンネル一括切り替え
外部制御対応OS Windows10 64bit (USB)
動作環境 0 〜 50℃  5 〜 85%Rh
電源 AC100V 50/60Hz
外形寸法 436(W)x222(D)x133(H)(突起物は含みません)
重量 6.66kg (64ch構成時)

AS-FL-B16S(16)
入力コネクタ Dsub 37pin オス × 4
出力コネクタ Dsub 37pin メス × 4
筐体後面パネル

AS-FL-B16S(32)
入出力コネクタ ヒロセ電機 DX10A-68S (入出力各2)
適合コネクタ ヒロセ電機 DX30A-68P/DX-68-CV1

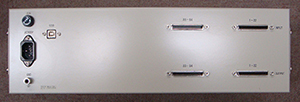

筐体後面パネル

4chフィルターモジュール仕様

チャンネル数 4ch/モジュール
フィルタータイプ ローパスフィルタ
遮断特性 24dB/oct バターワースフィルタ
カットオフ周波数 10,20,50,100,200,500,1000Hz
入力 シングルエンド
入力信号レベル ± 10V
出力信号レベル ± 10V
パスバンドゲイン 0dB
入出力コネクタ 32ch×2 or 16ch×4 から選択

4chフィルターモジュール

2スロット筐体仕様(特別仕様)

特別仕様:小型筐体2slot 8ch構成

筐体スロット数 2slot
入力コネクタ Dsub 37pin
出力コネクタ Dsub 37pin
設定方法 手動
設定チャンネル 全ch一括設定
動作環境 0 〜 50℃
電源 DC 12V , AC100V
外形寸法 65(W)x220(D)x134(H)(突起物は含みません)
重量 1.07kg (8ch構成時)
