汎用データ収録ソフトウェア SENJAS-LTX
対象ハードウエア NI製 ｃDAQシリーズ
特徴
| ■ | メロンテクノス製 高性能ライブラリで高スペックを実現 |
| ■ | NI社ｃDAQシリーズおよびUSB-6xxxシリーズAD対応 |
| ■ | 最大64チャンネル、最大サンプリング周波数1MHz |
| ■ | 64チャンネルリアルタイム波形モニタ－搭載 |
| ■ | 収録データは、リアルタイムにディスク保存 |
| ■ | ADコンバータモジュールを増設可能 |
| ■ | 16bitのほか、24bit ΔΣ型ADコンバータにも対応 |
| ■ | 各種トリガー計測を高サンプリング周波数で実現 |
| ■ | スペクトル分析機能搭載 |
| ■ | デジタルフィルタ搭載 |
| ■ | ファイルはオープン仕様、オンラインマニュアル仕様 |
応用分野
振動、音響、流体、生体などの一般計測は勿論、高サンプリング周波数を生かした超音波計測、衝撃計測、設備の異音検出、構造物破壊音検出、材料試験等にもご利用可能です。
・64chのデータレコーダやオシロスコープとして
・高速トリガー収録装置として
・長時間のデータモニタリング用として
・検知用、検査用収録装置として
収録機能
・最大1MHz/chでの収録が可能（NI 9223）

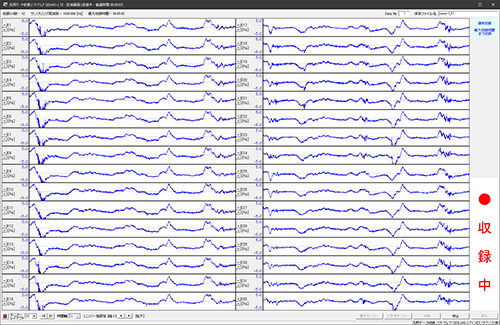

・64chでリアルタイムモニター付データ収録機能（5KHzサンプリング周波数以下の場合）
・サンプリング周波数 1MHz/chでのプリ、ポストトリガー収録可能
・最大9999回までのレベルトリガー自動収録機能。
・最大200回までの時刻指定自動計測機能。
・正弦波、矩形波、DCの校正データ収録機能搭載。
注）最大収録機能は、PCの能力、チャンネル数により異なります。
長時間収録時は、パソコンの設定にも注意してください。

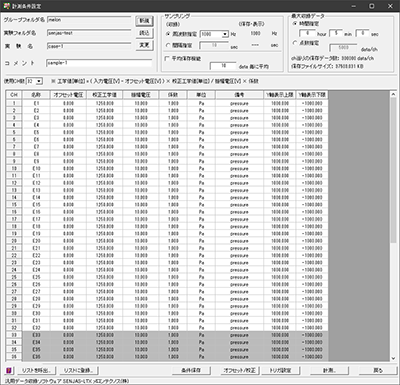

条件設定画面

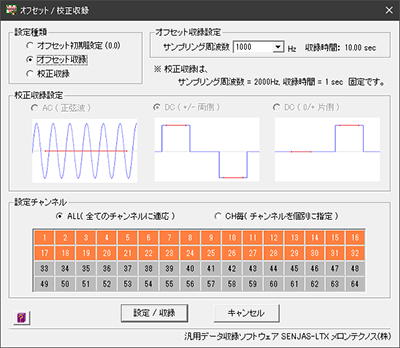

校正画面

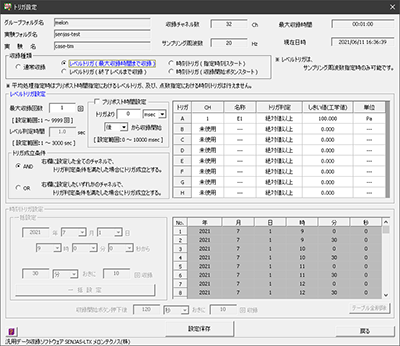

トリガー条件

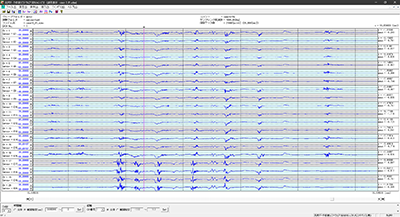

時系列解析
収録したデータに対して時系列処理を行えます。
・波形表示機能
・移動平均処理
・デジタルフィルタ処理（LPF, HPF, BPF, BSF）
・積分（線形加速度法）
（加速度波形から速度や変位を計算可能）
・カーソルによる最大値と時間位置読み取り
・データテキスト出力

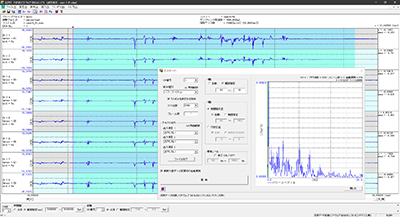

周波数解析
収録したデータに対して周波数分析が行えます。
・パワースペクトル
・パワースペクトル密度
・振幅スペクトル
・振幅スペクトル処理（角振動数で乗算、除算）
・FFT点数は、16～8192点（但し、2のべき乗）
・スペクトルの平均化機能
仕様
| ① | 収録最大ｃｈ数 | サンプリング周波数 [sf] による。 sf ≦ 10KHｚ ： 64ch sf ≦ 100KHｚ ： 20ch sf ≦ 1MHｚ ： 4ch 注）トリガー待ちループからの自動計測を基準 注）使用パソコンの能力により変わる場合があります |
||
| ② | 収録データ数 | 本収録時の最大計測データ数は次式による。 収録データ数 ＝ 192000000 / ch数 |
||
| ③ | データサンプリング方法 | サンプリング間隔とサンプリング周波数の指定。 ■サンプリング間隔指定 指定間隔 ： 1～3600 [sec] 注）24bit AD (NI 9229 , NI 9239 は間隔指定不可) ■サンプリング周波数指定[Hz] 1,2,5,10,16,20,32,50,64,100,128,200,256,500,512, 1000,1024, 2000, 2048,4096, 5000, 8192, 10K, 20K, 50K, 100K,200K,500K,1M[Hz]
|
||
| ④ | トリガー機能 | 多彩なトリガー機能が用意されています ・プリトリガー／ポストトリガー 設定時間は、サンプリング周波数 [sf] による sf ≦ 1KHz：最大200データ sf ＞ 1KHz：最大200msec ・レベルトリガー(絶対値、上下限閾で最大9999回） ・トリガー条件を一定時間以上満足時のみ自動収録 ・時間間隔指定（日、時、分、秒で間隔指定） （最大200回） ・時刻指定（年、月、日、時、分、秒で指定） （最大200回） |
||
| ② | オフセット収録／校正機能 | オフセット除去機能および以下の校正信号対応 ・正弦波 ・矩形波 ・DC信号 |
動作環境
| OS | Windows 10 / 11 64bit |
| CPU | Intel Core i5 以上（推奨 i7） |
| メモリ | 8GB以上 (推奨 16GB以上) |
| SSD or HDD | 120GB以上 ( 推奨 250GB SSD ) |
| ディスプレイ | 1920×1080 pixel 以上 (推奨 1920×1080) |
| その他 | USB 2.0 ポート 以上 |
SSDは、M.2 SSD タイプを推奨。

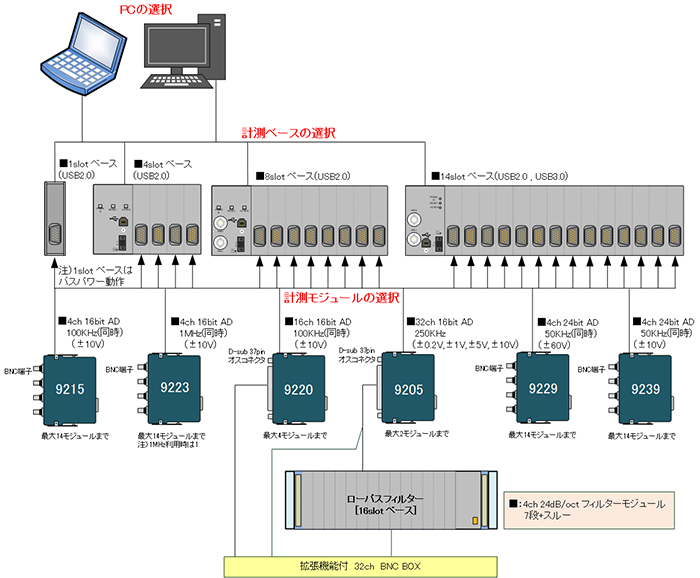

対応ADコンバータ
| ■ | NI製（ cDAQシリーズ ） | CompactDAQ 対応ベースユニット NI cDAQ-9171 （1slot） USB2.0 NI cDAQ-9174 （4slot） USB2.0 NI cDAQ-9178 （8slot） USB2.0 NI cDAQ-9179 （14slot） USB3.0 CompactDAQ 対応ADコンバータモジュール NI 9205 16bit 32ch 250KHz (scan) ±10V NI 9215 16bit 4ch 100KHz (同時) ±10V NI 9220 16bit 16ch 100KHz (同時) ±10V NI 9223 16bit 4ch 1MHz (同時) ±10V NI 9229 24bit 4ch 50KHz (同時) ±60V NI 9239 24bit 4ch 50KHz (同時) ±10V 注）NI 9205 は、±0.2V , ±1V , ±5V も設定可能 |
| ■ | NI製 （ USB-6xxxシリーズ ） | USB-6002 16bit 8ch 50KHz(scan) ±10V USB-6003 16bit 8ch 100KHz(scan) ±10V USB-6210 16bit 16ch 250KHz(scan)±10V USB-6211 16bit 16ch 250KHz(scan)±10V USB-6212 16bit 16ch 400KHz(scan)±10V USB-6218 16bit 32ch 250KHz(scan)±10V |
ライセンス
| ■ | CD、ライセンスキー | SENJAS-LTXソフトウエアライセンスは、1台のマシンにてご利用可能 使用時は、ライセンスキーをUSBに要装着。 |
