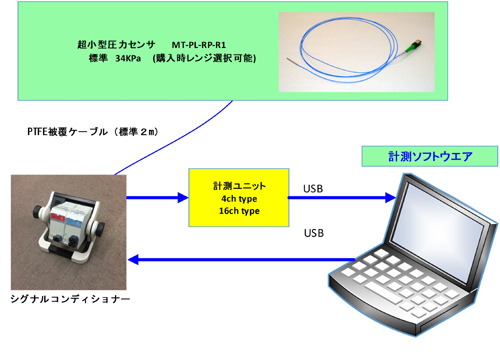

光ファイバー式圧力計測システム
メロンテクノス 全圧管形状圧力センサ
特徴
| ■ | 先端が以下の2種から選択できます。 ・直径2mm耐腐食性の高いSUS316製全圧管L=30㎜ ・M3ネジタイプL＝30mm |
| ■ | 全圧管は耐腐食性の高いSUS316製,海水中も利用可 |
| ■ | 電磁波等の影響を受けにくい光ファイバータイプ |
| ■ | 複数のセンサを同期して計測可能 |
| ■ | 気体、液体等に共通して利用可能 |
| ■ | 圧力センサは最大8chまで拡張可能 （2,5,8slotから選択） |
| ■ | すぐに利用可能な専用ソフトウエア添付 |
| ■ | 工学値への変換が簡単 |
| ■ | スペクトル分析機能搭載 |
| ■ | プリ／ポストトリガー、時刻トリガー機能搭載 |
| ■ | 電圧又は工学値でのレベルトリガー機能 |
| ■ | 一定時間内レベル低下時の自動収録停止機能 |
| ■ | 連続計測用の最大9999回の自動レベルトリガー収録 |
| ■ | 時間間隔指定収録機能や日時設定自動収録機能 |
| ■ | 複数chを対象としたレベルトリガー |
| ■ | カーソルによる波形の数値読み取り機能 |
| ■ | オフセット除去収録が可能 |
| ■ | デジタルフィルタ搭載（LPF,HPF,BPF,BSF） |
| ■ | 収録データは、フォルダイメージの階層構造 |
| ■ | ファイル構造は、オープン仕様 |
センサ仕様
| ■ | 計測対象 | 空気等の気体、水、海水等の液体 |

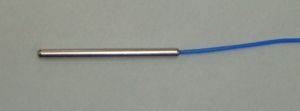

| ■ | センサ形状 | φ2mm×30mm 全圧管形状 M3ネジ型 |
| ■ | 全圧管材質 | SUS316 |
| ■ | 圧力レンジ | 34KPa（標準） 340KPa（発注時指定）、他 （負圧は上記レンジの約10％まで） |
| ■ | 最大周波数 | 5000Hz |
| ■ | 分解能 | 0.2% FS |
| ■ | ケーブル長 | 2m、5m、10m （特別仕様も可能） |
応用分野
リアルタイムモニター付収録機能と波形解析機能を搭載
液体圧計測、生物実験における圧力計測、計測困難な小スペースでの計測
電磁場の影響を受ける環境での計測
気液混合領域での圧力計測
専用収録解析ソフトウエア
リアルタイムモニター付収録機能と波形解析機能を搭載
| ■ | 波形表示機能 |
| ■ | 移動平均処理 |
| ■ | デジタルフィルタ処理（LPF, HPF, BPF, BSF） |
| ■ | 積分 |
| ■ | カーソルによる最大値と時間位置読み取り |
| ■ | データテキスト出力 |
| ■ | スペクトル解析 （振幅、パワー、パワースペクトル密度） |
動作環境
| ■ | OS | Windows 10 / 11 64bit |
| ■ | CPU | Intel Core i5 以上（推奨） |
| ■ | memory | 8GB以上 |
| ■ | SSD or HDD | 100GB以上 |
